Nuovo edificio da adibirsi a Centro per la Ricerca Scientifica in località Carraia a San Giuliano Terme (PI)

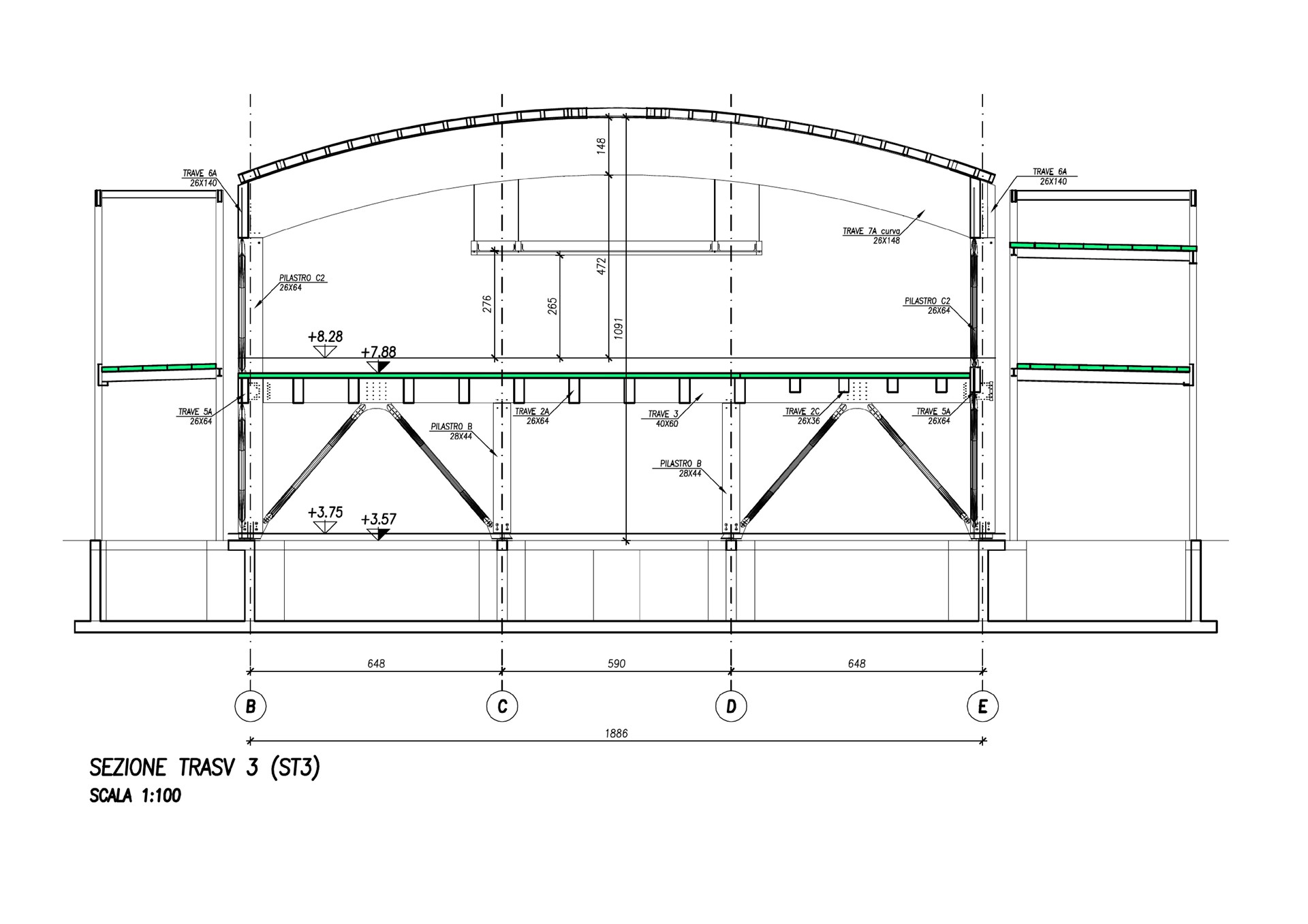

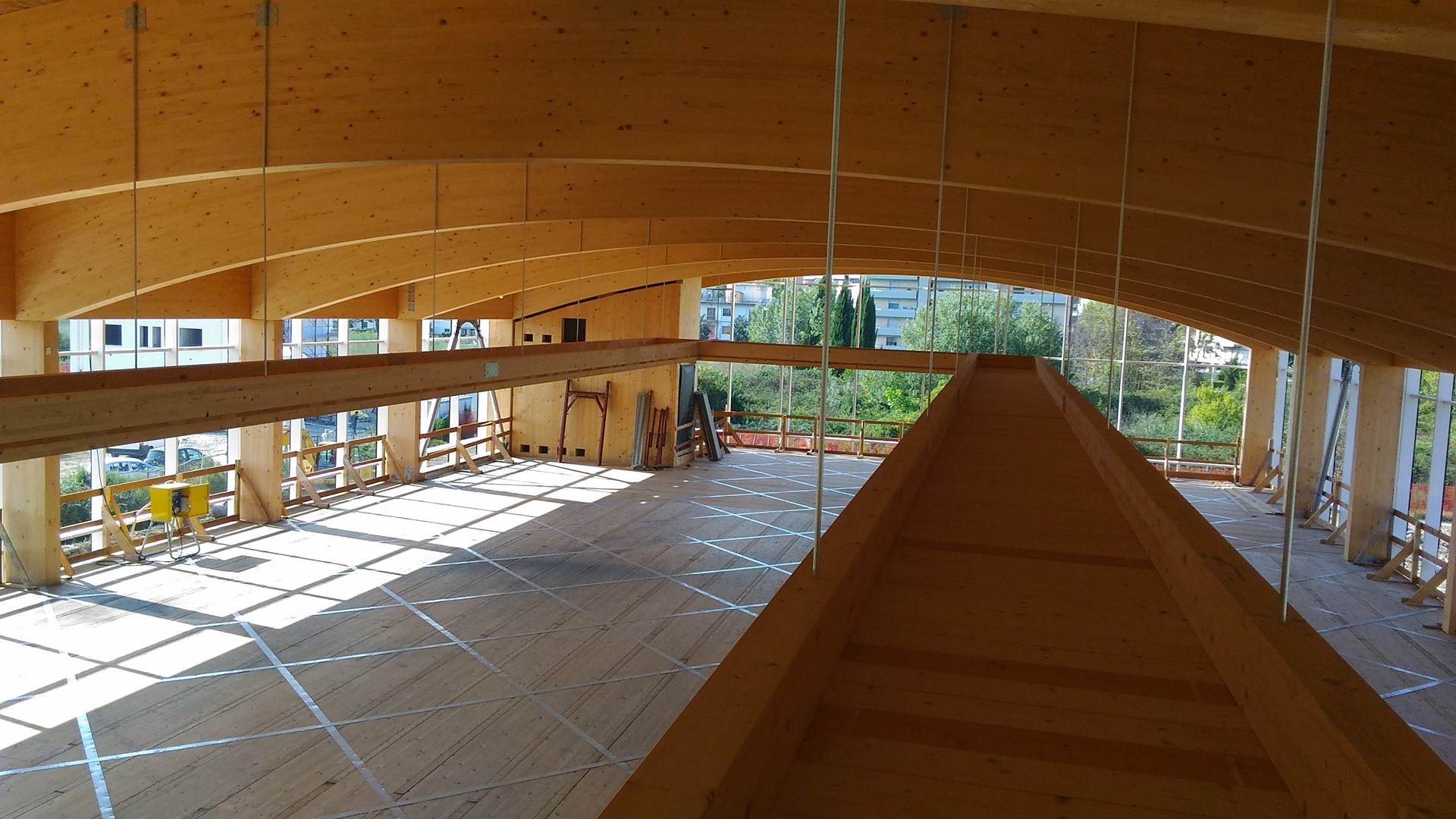

L’intervento ha riguardato la realizzazione di un nuovo edificio con struttura fuori terra in legno (e controventi e passerella perimetrale in acciaio), a pianta rettangolare, di dimensioni totali pari a circa 50mx20m e altezza massima pari a circa 11m, e copertura realizzata con travi curve in legno lamellare.
Nell’ambito della commessa, lo studio Tre Erre Ingegneria S.r.l. si è occupato della redazione del progetto esecutivo e costruttivo delle strutture in legno, per Vivere il Legno S.r.l., che le ha realizzate. Proprietaria e committente dell'edificio è "Dopo di Noi a Pisa Onlus" Fondazione, con sede a Pisa.

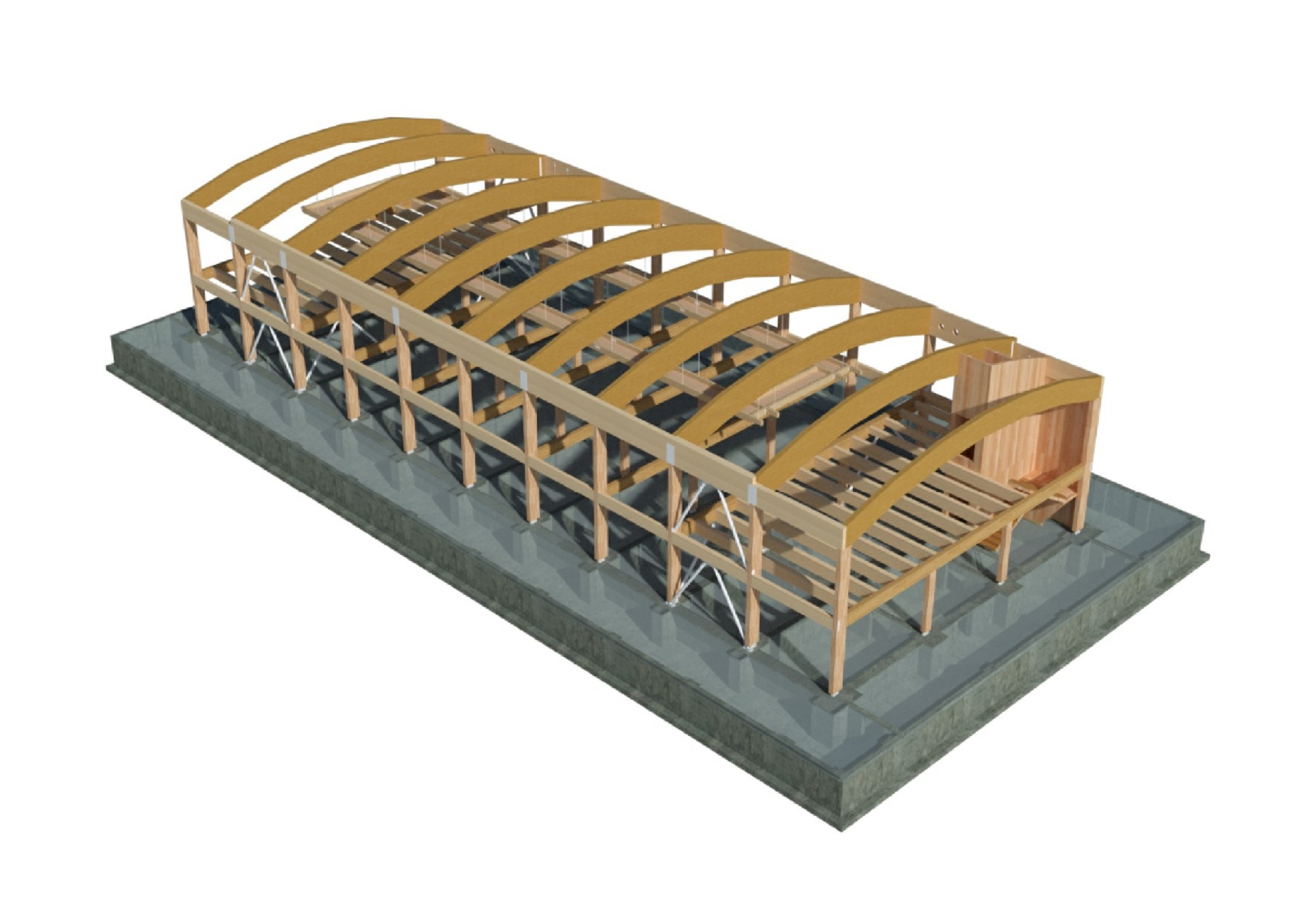

Il dimensionamento e la verifica delle strutture è stato eseguito mediante la realizzazione di un modello agli elementi finiti con il codice di calcolo MidasGen. Il progetto delle strutture in legno è stato sviluppato mediante l’utilizzo di hsbCAD, sia per quanto riguarda gli elementi in legno che tutte le piastre/connessioni metalliche. È stato possibile pertanto sviluppare ogni dettaglio della struttura, facilitando la costruzione e la realizzazione entro le tempistiche concesse.
Per facilitare e velocizzare le operazioni di esecuzione dell’opera è stato realizzato uno specifico “Documento di montaggio”, con illustrate e descritte le principali fasi di montaggio previste per le strutture in legno, e degli elementi ad esse collegati (mediante rappresentazioni grafiche oltre che descrittive), corredato dagli specifici documenti relativi alla sicurezza del cantiere e dalle prescrizioni di montaggio fornite dalle azione fornitrici dei materiali. In tale documento sono state riportate tutte le indicazioni per l’eventuale stabilizzazione degli elementi strutturali in fase transitoria e per la protezione delle strutture agli agenti atmosferici.
Inoltre, al fine di verificare il corretto funzionamento dei controventi ad attrito, si è provveduto ad effettuare dei test sperimentali su un campione che riproduceva il sistema di piatti presente sulla testa del controvento. I test sono stati effettuati presso il laboratorio DICEA dell’Università di Padova, sotto la supervisione del Prof. Ing. Roberto Scotta, Direttore Tecnico di Tre Erre Ingegneria S.r.l.. In particolare il test effettuato è servito a determinare la coppia di serraggio da applicare ai bulloni per ottenere la resistenza a scorrimento prevista in progetto. I test effettuati hanno evidenziato un ottimo comportamento del sistema adottato.

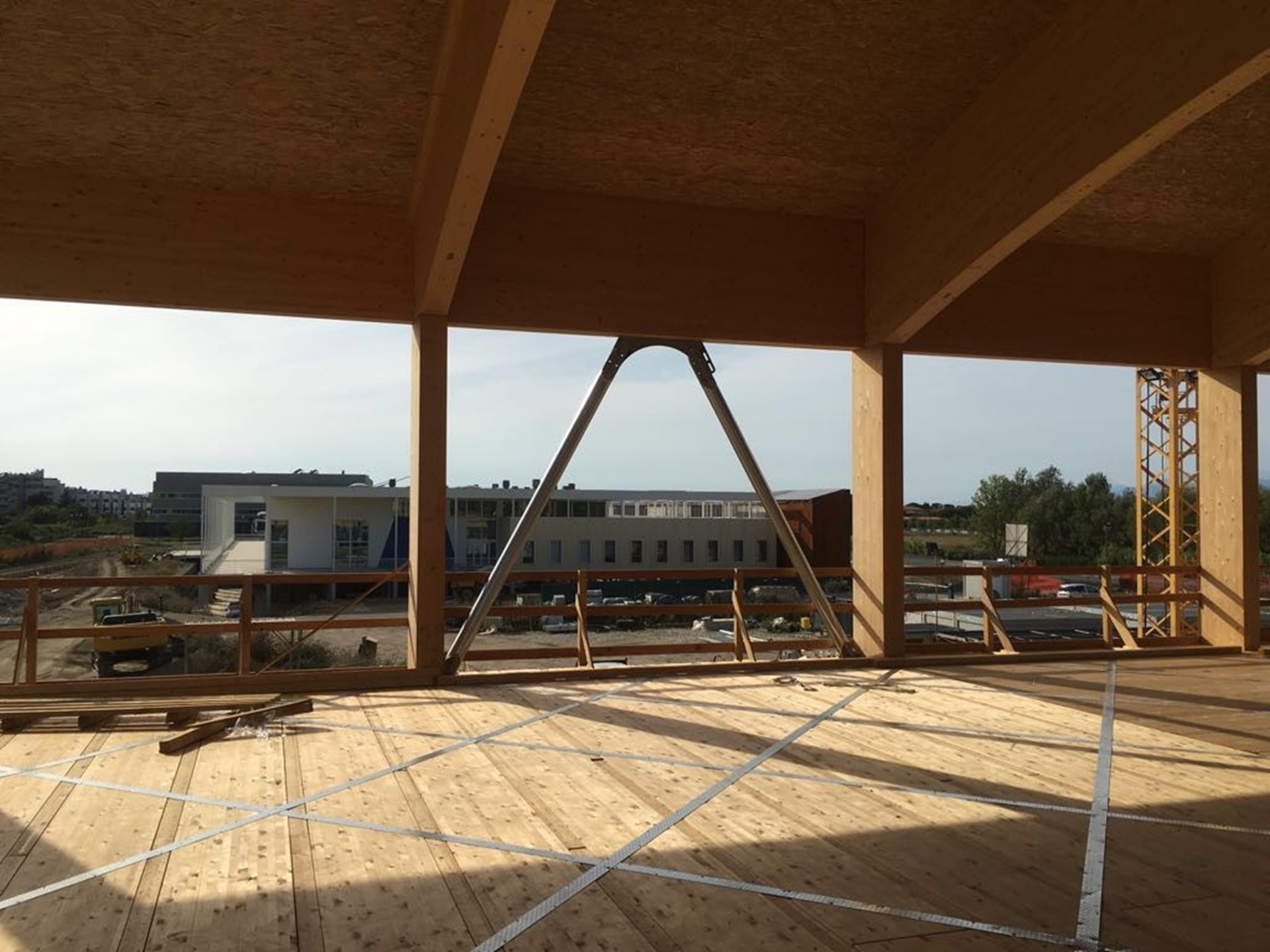

L’Ing. Scotta ha affiancato operativamente il Direttore dei Lavori delle opere in cantiere durante la fornitura e la posa in opera delle strutture in legno, riuscendo in questo modo a fornire tempestivamente al cantiere le disposizioni operative che sono state utili al montaggio in meno di un mese di tempo dell’intera struttura lignea.
